Устройство теплоизоляции (инструкции) «Теплоизоляционные пироги»

Кровельная система «PIR Плита® СТАНДАРТ»

В кровельной системе «PIR Плита® СТАНДАРТ» эффективно совмещены два утеплителя: PIR-плита с фольгированный покрытием с двух сторон толщиной 100 мм и базальтовая вата толщиной 50 мм.

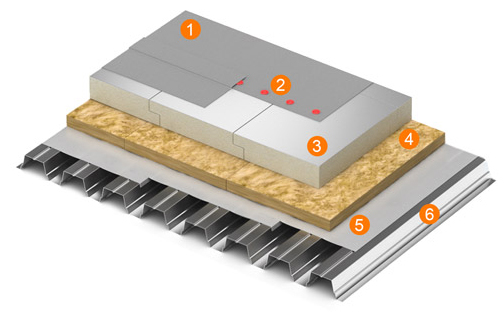

Схема укладки кровельной системы «PIR-плита Стандарт»

1. ПВХ мембрана: не менее 1,2 мм
2. Крепеж, дюбель кровельный телескопический
3. Утеплитель «PIR Плита»® фольга/фольга, 50 мм в два слоя
4. Плиты из минеральной базальтовой ваты, 50 мм
5. Пленка пароизоляционная, 200 мкр
6. Профилированный лист

Новая кровельная система «PIR Плита® СТАНДАРТ» позволяет значительно улучшить качество кровель с точки зрения теплоизоляции и сроков эксплуатации.

Как утеплить скатную кровлю

1. Уложить «PIR Плиту»® с пленочным покрытием между стропилами каркаса.
2. Уплотнить швы монтажной пеной или герметиком.
3. Смонтировать покрытие кровли.

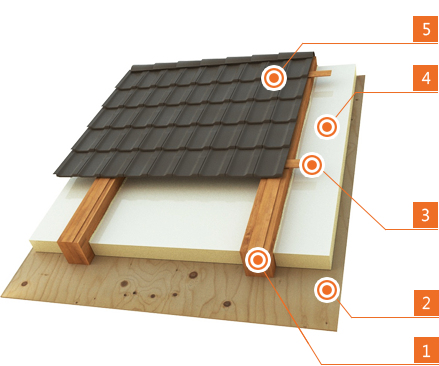

Схема укладки:

1. Листовой материал
2. Стропила
3. Обрешетка
4. «PIR Плита»®
5. Кровля

Как утеплить кирпичную стену

1. Очистить стену, при необходимости выровнять поверхность.
2. Установить деревянную обрешетку.
3. Закрепить «PIR Плиту»® специальными дюбелями или строительным клеем.
4. Уплотнить швы монтажной пеной или герметиком.
5. Смонтировать облицовку.

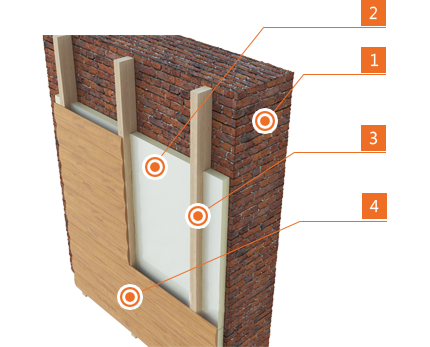

Схема укладки:

1. Кирпичная стена
2. «PIR Плита»®
3. Каркас для облицовки
4. Сайдинг

Как утеплить бетонный пол

1. На выровненную с помощью стяжки поверхность базового бетонного пола уложить «PIR Плиту»® с пленочным покрытием.
2. Залить чистовой пол из бетона.
3. Уложить любое напольное покрытие с соблюдением рекомендаций, данных производителем.

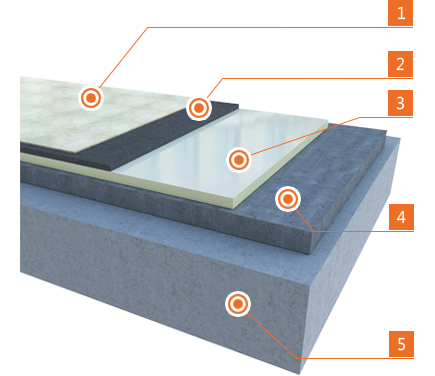

Схема укладки:

1. Плитка.
2. Чистовая стяжка.
3. «PIR Плита»®
4. Выравнивающая стяжка.
5. Основа.

Как утеплить фундамент

1. Очистить стену фундамента, при необходимости выровнять поверхность, произвести гидроизоляцию.
2. Закрепить «PIR Плиту»® с пленочным покрытием строительным клеем к стене фундамента.
3. Уплотнить швы монтажной пеной или герметиком.
4. Закрыть швы герметизирующей строительной лентой.
5. Произвести засыпку фундамента непучинистым грунтом, обустроить дренажную систему.
6. Смонтировать облицовку на верхней части фундамента.

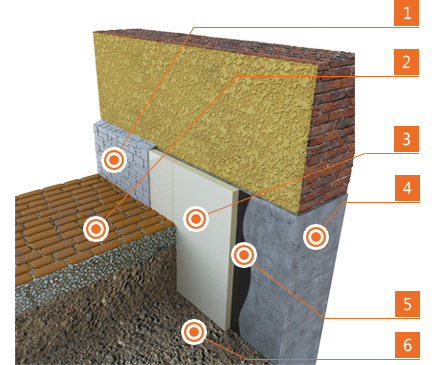

Схема укладки:

1. Облицовка верхней части фундамента.
2. Отмостка.
3. «PIR Плита»®
4. Стена фундамента.
5. Гидроизоляция.
6. Грунт.
